一、概述：JDSB防爆火灾手动报警按钮（简称按钮）为非编码开关型按钮，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，当人工确认火灾事故发生后，按下此按钮，即可向火灾报警控制器发出报警信号()。本产品可以和国内外任何厂家的火灾报警控制器配套使用。按钮采用专用钥匙复位，具有自锁功能，满足最新国标要求，并能有效抵御灰尘污染和潮湿空气的影响。本产品符合GB/T 3836.1—2021<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。二、主要技术参数

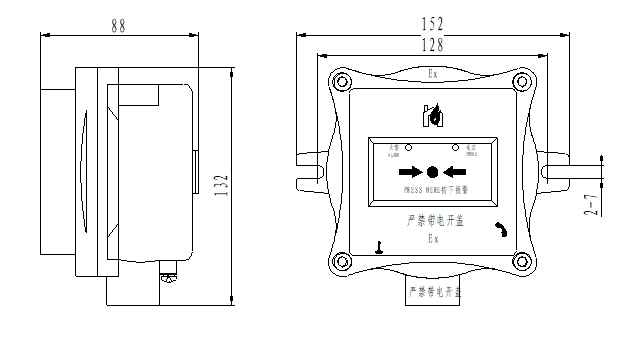

三、外形图
四、安装与接线1、安装: 根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上，一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定，其安装要求与壁式安装相同。电缆的引入装置: 采用须符合国家标准及现场设计的引入装置。注：产品向系统连接时，采用截面积S≥1.5mm2的通用电缆连接。2、接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好。

B、D为无源常开输出触点；b、d为无源常闭输出触点

五、注意事项

5.1严禁在易燃易爆场所带电拆卸。需要维修及调试时需断电后在安全环境下进行。

5.2安装维护时所有紧固螺栓必须拧紧，且不要损伤隔爆面，并保持隔爆面清洁，按时涂防锈油，紧固螺钉应均安装弹簧圈并匀拧紧，弹簧圈及O型圈不能丢失，壳外各部件连接紧致齐全，注意隔爆面不要夹杂异物。若隔爆面损伤破坏，请及时更换设备。

5.3日常保持产品清洁，避免产品表面有杂物或灰尘堆积，注意防静电措施，操作时需佩戴防静电手环或手套。尽量使用防静电工具，如防静电钳、防静电扳手等；定期清洁工作区域，防止积聚的灰尘和污垢产生静电。

5.4使用紧固件屈服强度不小于 640MPa。

5.5若有零件损坏，请及时更换配件。

5.6内、外接地螺栓须应用M4X6螺钉完全可靠接地。

5.7如有其他安装维护问题请联系我公司。
