1. 概述

JDSG-3防爆火灾声光报警器（简称报警器）防爆标志为ExdbibⅡCT6Gb  ExibtbⅢCT80℃Db，可用于含有ⅡA,ⅡB，ⅡC类，T1-T6温度组别的爆炸性气体及ⅢA,ⅢB,ⅢC爆炸性可燃性粉尘环境。

符合标准：GB/T 3836.1-2021 爆炸性环境  第1部分：设备通用要求；GB/T 3836.2-2021爆炸性环境  第2部分：由隔爆外壳“d”保护的设备；GB/T 3836.4-2021第4部分：由本质安全型“i”保护的设备GB/T 3836.31-2021 爆炸性环境 第31部分_ 由防粉尘点燃外壳“t”保护的设备。

产品应符合JDSG-3-00JT的要求，并需按国家指定的检验机关批准的图样及技术文件制造。

2. 主要性能指标

2.1  使用条件

  JDSG-3防爆火灾声光报警器(简称警灯)为非编码型报警器，可以和国内厂家的报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动光报警电路，发出光报警信号，完成报警目的。

2.2   主要技术参数

防爆标志：ExdbibⅡCT6Gb  ExibtbⅢCT80℃Db

适用环境：ⅡC级Gb,T6组，粉尘ⅢC类Db级

环境温度：-20℃～+40℃   相对湿度：≤90%RH

气    压：80KPa～110Kpa

工作电压：DC24V           报警电流：≤80mA

频闪频率：1.0Hz           声响强度：85～90dB

防护等级：IP65            重    量：1.2kg

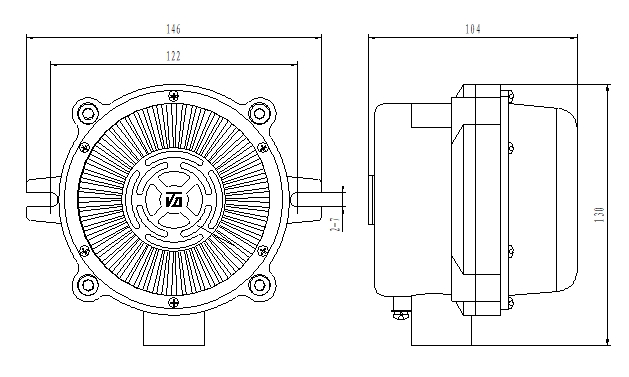

3.  外形及安装尺寸

4.  注意事项

4.1严禁在易燃易爆场所带电拆卸。需要维修及调试时需断电后在安全环境下进行。

4.2安装维护时所有紧固螺栓必须拧紧，且不要损伤隔爆面，并保持隔爆面清洁，按时涂防锈油，紧固螺钉应均安装弹簧圈并匀拧紧，弹簧圈及O型圈不能丢失，壳外各部件连接紧致齐全，注意隔爆面不要夹杂异物。若隔爆面损伤破坏，请及时更换。

4.3日常保持产品清洁，避免产品表面有杂物或灰尘堆积。

4.4使用紧固件屈服强度不小于 640MPa，若产品安装须更换紧固件，更换时须同规格型号紧固件。

4.5确保所有零件无裂纹，无沙眼，无影响隔爆性能缺陷，若有零件损坏，请及时更换配件。

4.6内、外接地螺栓须完全可靠接地，注意防静电措施，操作时需佩戴防静电手环或手套。尽量使用防静电工具，如防静电钳、防静电扳手等；定期清洁工作区域，防止积聚的灰尘和污垢产生静电。

4.7如有其他安装维护问题请联系我公司。
