一、概述：

JDYS型防爆扬声器为定压式高音号角扬声器（可根据用户要求提供定阻式），适用于石油、化工、纺织、军工、电力、冶金、制药等行业的易燃易爆场所，用作扩音呼叫或消防广播。

本产品符合GB3836.1—2000<<爆炸性气体环境用电气设备 第1部分：通用要求>>及GB3836.2--2000<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。

二、主要技术参数

三、外形、安装尺寸及重量

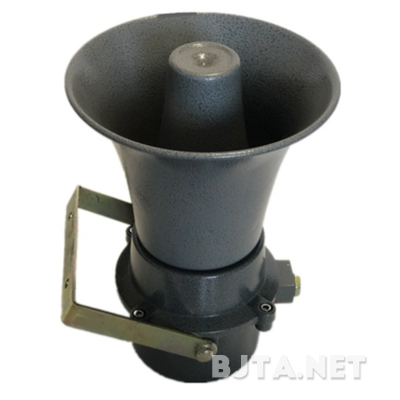

四、外形图：如图（瓦数大小不同外观略有区别）

五、试验、安装与接线

1、试验: 每只扬声器进线口均外引二根导线，用于检验扬声器。用户开箱后应尽快对产品进行试验。实验方法如下：将音频信号线按极性接在外引线上（红色负极、绿色正极），扬声器正常发音数分钟即说明产品合格。注：产品外接的二根导线只是用于检验产品用，产品向系统连接时，应将试验用线去掉，采用截面积足够的通用电缆连接，否则防爆扬声器将失去防爆性能。

2、安装：（1）将传声筒用三个M4螺钉连接在隔爆腔体上，再将反射筒拧在隔爆腔体的螺纹上；（2）用两个M8螺钉将组装好的扬声器连接在固定梁上;（3）用M8螺栓通过扬声器的固定梁将扬声器固定在墙壁上。电缆的引入装置:ⅡB级采用封口螺帽压紧密封圈结构;ⅡC级采用密封填料函结构。

3、接线：松开外壳的固定螺钉，打开隔爆腔，将音频信号线按极性分别接在接线端子上（见下图）。连线接好后，将防爆上盖与防爆体装好。

A  B为音频信号

六、注意事项

1、严禁在易燃易爆场所带电拆卸。

2、安装时不要损伤隔爆面,并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂异物。

3、长期使用要定期检测防爆扬声器的性能是否完好，如失效或损坏时要由专业人员进行维修。
